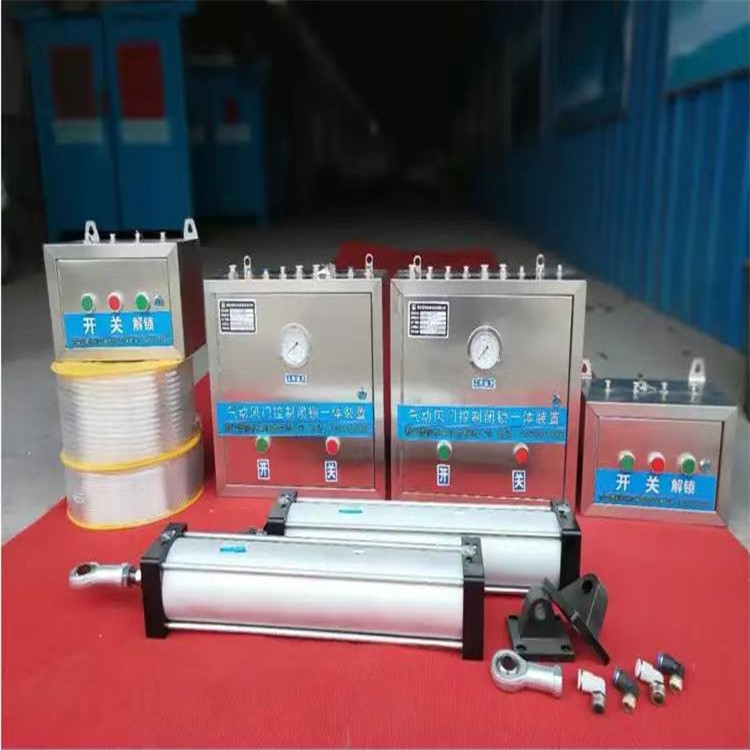

风门气动控制装置：风门气缸控箱闭锁箱位于两道门之间，按钮分别装在门体外侧的墙壁上，通过按钮驱动风门关闭。

风门气动控制装置工作原理 ：（ 约定 ：第一道风门：A门，第二道风门 ：B 门）在每道门的两端分别安装 2对按钮控制风门开闭，当行人或车辆由巷道的任一方进入时，通过按动按钮，打开 A 风门，同时B 门闭锁，此时 B 门不能打开，当行人或车辆由巷道的任进入内，通过按动风门内衬按钮，关闭 A 风门，这时按 B 门按钮，B 门开启，A 门闭锁闭。当经过B 门时，与上述功能相同。

风门气动控制装置安装施工
1.施工准备：
1.1 施工前应仔细熟悉施工图纸，依据施工技术交底和安全交底
作好各方面的准备。
1.2 堆放场地应干燥，并有防雨、排水措施。
1.3 搬运时应轻拿轻放，严禁扔摔。
2.工具准备：水泥钉、木楔、锤子、螺丝刀、活扳手、钢卷尺、
射钉枪及射钉等。
3.工件准备：将风门的驱动连接工件与本装置中的气缸前后孔连
接支座尺寸核对，并在未入井之前准备齐全，下到位。
4.工艺流程：
风门的驱动连接工件与气缸的前后尺寸核对－安装气缸－固定
气控箱和开关控制盒－按气线连接图连接气线－连接洁净气源
5.注意：
5.1 在连接PU 气线的时候，注意不要 PU 气线过渡折弯，致使气
线堵塞或不通畅。
5.2 压力调节阀，在调节过程中应从小往大逐步调节，一般为0.3～0.5MPa。
